微波等离子体清洗在微电子封装领域有着广泛的应用前景，等离子体清洗技术的成功应用依赖于工艺参数的优化，包括过程压力、等离子激发频率和功率、时间和工艺气体类型、反应腔室和电极的配置以及待清洗工件放置位置等。半导体后部生产工序中，由于指印、助焊剂、焊料、划痕、沾污、微尘、树脂残迹、自热氧化、有机物等，在器件和材料表面形成各种沾污，这些沾污会明显地影响封装生产及产品质量，利用微波等离子体清洗技术，能够很容易清除掉生产过程中形成的这些分子水平的污染，从而显著地改善封装的可制造性、可靠性及成品率。

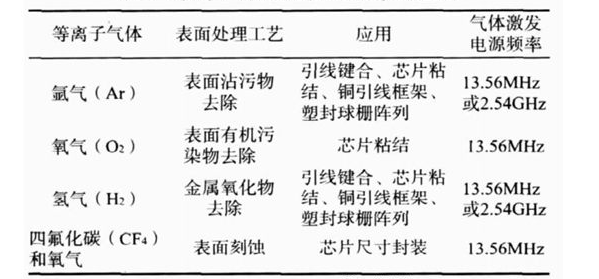

在芯片封装生产中，微波等离子体清洗工艺的选择取决于后续工艺对材料表面的要求、材料表面的原有特征、化学组成以及表面污染物性质等，下表列出等离子体清洗工艺的选择及应用的部分实例。

微波等离子清洗在封装中的应用

微波等离子清洗在引线键合的作用

在芯片、微电子机械系统MEMS封装中，基板、基座与芯片之间有大量的引线键合，引线键合仍然是实现芯片焊盘与外引线连接的重要方式，如何提高引线键合强度一直是行业研究的问题。由沃特塞恩微波源驱动的低压等离子清洗技术是一种有效的、低成本的清洁方法，能够有效地去除基材表面可能存在的污染物，例如氟化物、镍的氢氧化物、有机溶剂残留、环氧树脂的溢出物、材料的氧化层，等离子清洗一下再键合，会显著提高键合强度和键合引线拉力的均匀性，它对提高引线键合强度作用很大。

微波等离子清洗在芯片倒装方面的作用

在芯片倒装封装方面，对芯片和载体进行微波等离子体清洗，提高其表面活性以后再进行倒装焊，可以有效地防止或减少空洞，提高黏附性。

微波等离子清洗在??芯片粘结??方面的作用

微波等离子体表面清洗可用于芯片粘结之前的处理，由于未处理材料表明普遍的疏水性和惰性，其表面粘结性能通常很差，粘结过程中很容易在界面产生空洞。活化后的表面能改善环氧树脂等高分子材料在表面的流动性能，提供良好的接触表面和芯片粘结浸润性，可有效防止或减少空洞形成，改善热传导能力。清洗常用的表面活化工艺是通过氧气、氮气或它们的混合气等离子体来完成的。微波半导体器件在烧结前采用微波等离子体清洗管座，对保证烧结质量十分有效。

微波等离子清洗在管座管帽清洗方面的作用

管座管帽若存放时间较长，表面会有陈迹且可能有污染，先对管座管帽进行等离子体清洗，去除污染，然后封帽，可显著提高封帽合格率。陶瓷封装通常使用金属浆料印制线作键合区、盖板密闭区。在这些材料的表面电镀Ni、Au前，采用微波等离子体清洗，去掉有机物沾污，提高镀层质量。
